Proyek Bangunan MEP Revit Basic merupakan simulasi dan eksplorasi permodelan sistem Mekanikal, Elektrikal, dan Plumbing (MEP) di dalam lingkungan Building Information Modeling (BIM). Dirancang sebagai model referensi, proyek ini menunjukkan kapabilitas integrasi antara desain arsitektur dengan jalur distribusi utilitas bangunan komersial standar.

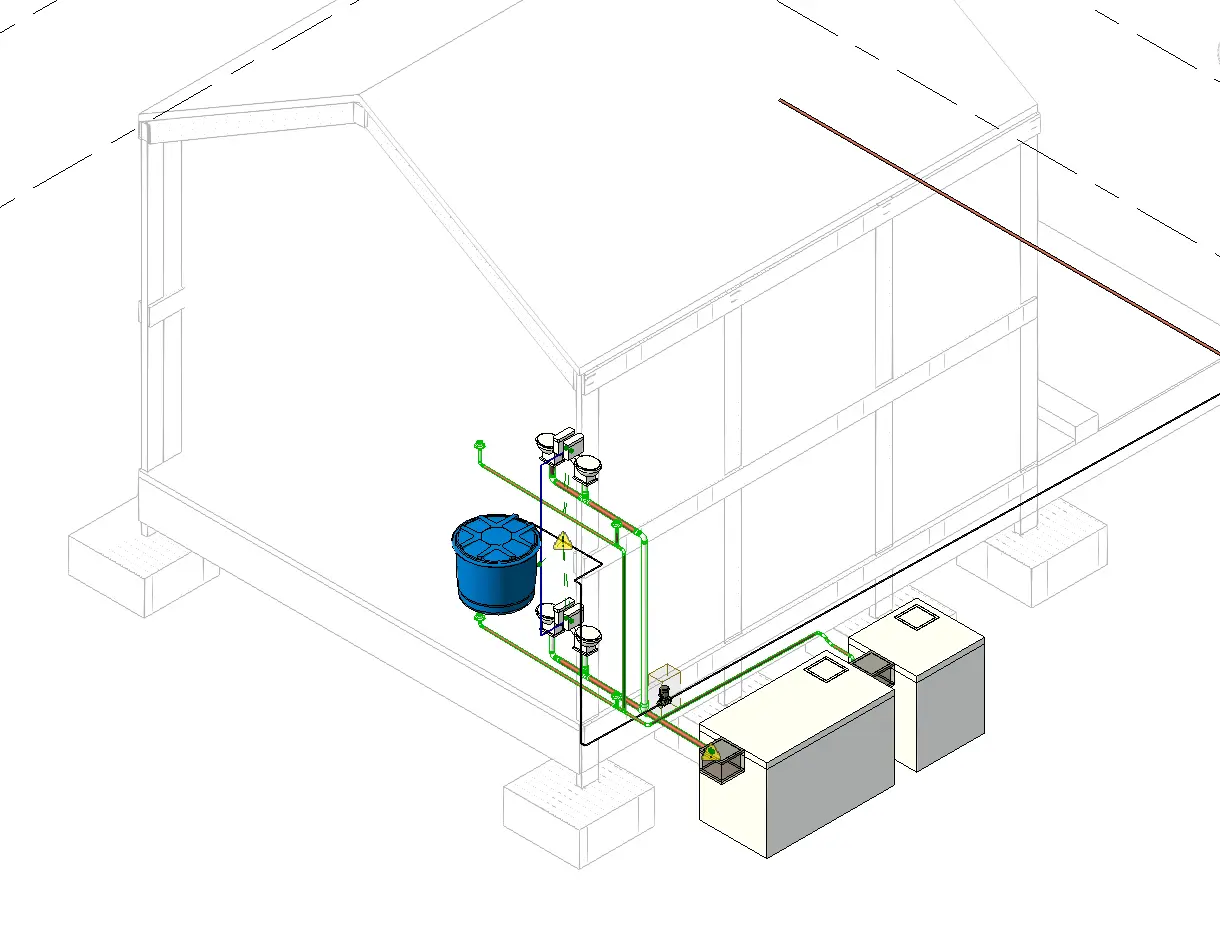

Dengan menggunakan perangkat lunak Autodesk Revit, simulasi ini memetakan rute sistem tata udara (HVAC), jaringan pemipaan air bersih dan air kotor, serta sistem jalur kabel elektrik (cable tray) yang melintasi plafon dan shaft vertikal. Setiap komponen dimodelkan dengan akurasi tinggi (LOD 300) untuk mencerminkan dimensi dan spesifikasi yang realistis di lapangan.
Fokus utama dari permodelan ini adalah koordinasi spasial. Lewat penerapan BIM, potensi tabrakan fisik (clash) antara elemen struktural dengan saluran MEP — seperti pipa yang menembus balok beton — dapat dideteksi dan diselesaikan sejak fase desain awal, mencegah kerugian besar saat pelaksanaan konstruksi nyata.
Catatan Proyek
Pemahaman mendalam mengenai MEP dalam BIM menjamin efisiensi ruang plafon. Visualisasi 3D utilitas bukan sekadar representasi, melainkan langkah krusial untuk ekstraksi Bill of Quantities (BoQ) perpipaan dan penentuan strategi instalasi di lapangan.
Lokasi Tapak.
Proses Koordinasi
MEP.
Mengaplikasikan disiplin MEP ke dalam model BIM arsitektural membutuhkan pemahaman sistematis atas rute distribusi, kebutuhan ruang shaft, serta hierarki penempatan elemen di dalam koridor plafon.
Base Model
Mempersiapkan model dasar arsitektur dan struktur sebagai acuan geometri dan pembatas fisik rute jaringan utilitas bangunan.
HVAC Routing
Pemetaan distribusi saluran udara (Ducting), mencakup diffuser, return grill, dan peletakan unit AHU/FCU dengan pertimbangan estetika plafon.
Plumbing Network

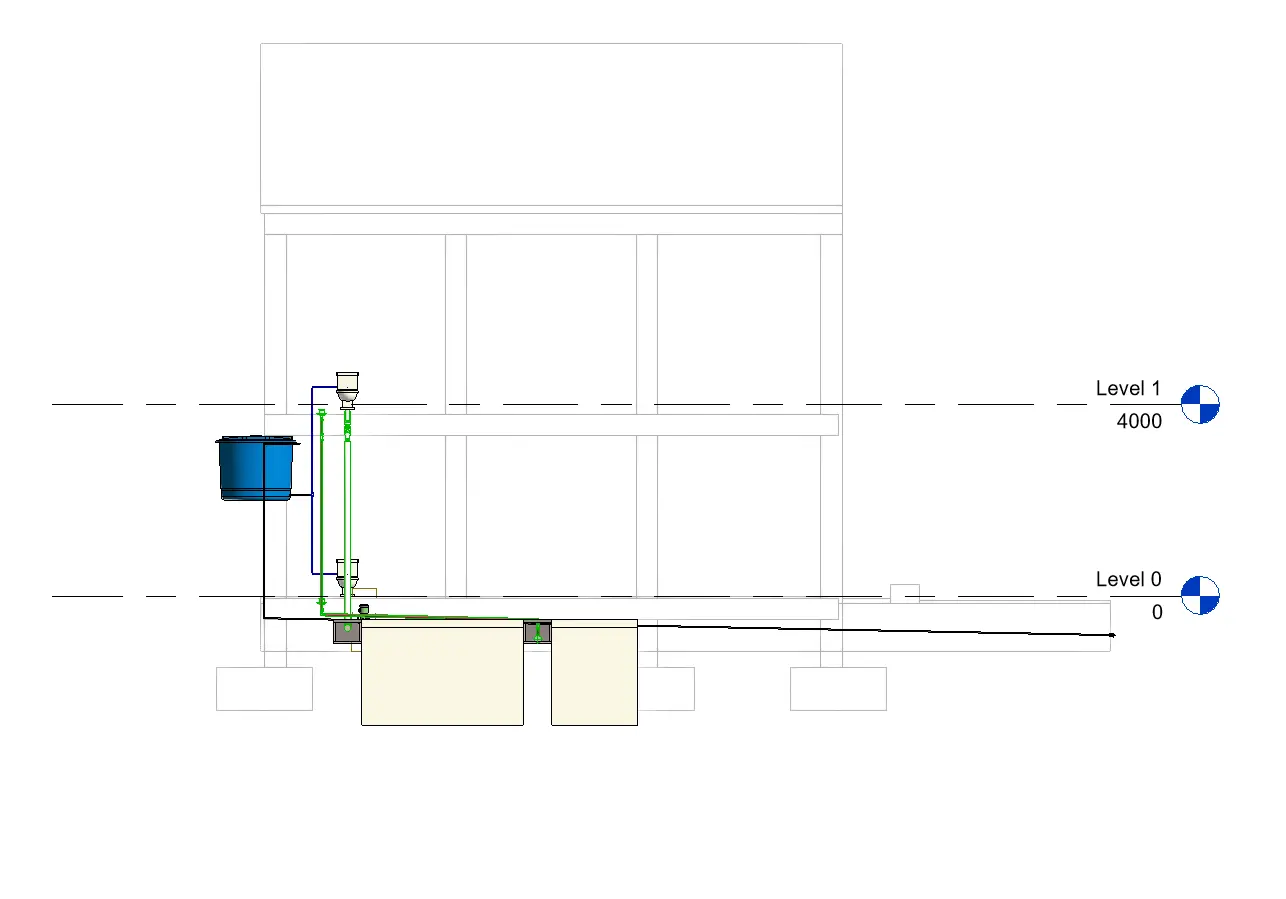

Instalasi pipa air bersih, air kotor, dan vent dengan penyesuaian gradien kemiringan pipa agar aliran gravitasi bekerja optimal.
Electrical Cable Tray
Perencanaan rute tray listrik utama dengan menjaga jarak aman standar terhadap jaringan pipa air dan isolasi struktural.
Clash Detection
Melakukan simulasi tabrakan otomatis lintas disiplin (Hard Clash & Clearance Clash) guna menyeleksi interferensi objek secara dini.
Shop Drawing
Ekstraksi data 3D menjadi gambar teknis 2D konvensional (denah MEP, potongan koordinasi plafon) siap presentasi.
Ekosistem
Digital.
Penyusunan sistem MEP didominasi oleh perangkat BIM engineering untuk menjamin akurasi dan parameter fungsionalitas dari model 3D.
Revit MEP
AutoCAD
